ประเภทเทอร์ไบน์ที่ใช้ในอุตสาหกรรม
1. ไอน้ำ (Steam Turbine)
- หลักการทำงาน: ใช้ไอน้ำความดันสูงหมุนใบพัด
- การใช้งาน:
- โรงไฟฟ้า (Thermal Power Plant)
- โรงงานปิโตรเคมี
- ระบบ Cogeneration (ผลิตไฟฟ้าและความร้อนร่วม)
2. ก๊าซ (Gas Turbine)
- หลักการทำงาน: ใช้ก๊าซร้อนจากการเผาไหม้เชื้อเพลิง (เช่น ก๊าซธรรมชาติ) หมุนใบพัด
- การใช้งาน:
- โรงไฟฟ้าก๊าซ
- เครื่องยนต์อากาศยาน (Jet Engine)
- ระบบ Combined Cycle (ใช้ร่วมกับ Steam Turbine)
3. น้ำ (Hydro Turbine)
- หลักการทำงาน: ใช้พลังงานน้ำจากเขื่อนหรือแหล่งน้ำไหล
- การใช้งาน:
- โรงไฟฟ้าพลังน้ำ
- ระบบชลประทาน
4. ลม (Wind Turbine)
- หลักการทำงาน: ใช้พลังงานลมหมุนใบพัด
- การใช้งาน:
- ฟาร์มกังหันลมผลิตไฟฟ้า
5. Industrial Process Turbines
- เทอร์ไบน์เฉพาะทาง เช่น
- เทอร์ไบน์ขับเคลื่อนปั๊ม/คอมเพรสเซอร์ ในโรงกลั่นน้ำมัน
- เทอร์ไบน์แรงดันตก (Pressure Reducing Turbine) ในระบบไอน้ำอุตสาหกรรม
การใช้งานเทอร์ไบน์ในอุตสาหกรรม
1. ผลิตไฟฟ้า
- โรงไฟฟ้าพลังความร้อน (ไอน้ำ/ก๊าซ)
- โรงไฟฟ้าพลังน้ำ/ลม
2. ระบบ Cogeneration (ผลิตไฟฟ้า + ความร้อน)
- นำความร้อนเหลือทิ้งจากเทอร์ไบน์ไปใช้ในกระบวนการอุตสาหกรรม
3. ขับเคลื่อนเครื่องจักร
- หมุนปั๊ม, คอมเพรสเซอร์, พัดลมอุตสาหกรรม
4. ระบบกู้พลังงาน (Waste Heat Recovery)
- ใช้พลังงานความร้อนทิ้งจากกระบวนการผลิตมาผลิตไฟฟ้าเพิ่ม
ข้อดีของเทอร์ไบน์ในอุตสาหกรรม
✅ ประสิทธิภาพสูง (โดยเฉพาะ Combined Cycle ที่ประสิทธิภาพถึง 60%)
✅ ปรับขนาดได้ (ตั้งแต่เทอร์ไบน์ขนาดเล็กในโรงงาน ไปจนถึงโรงไฟฟ้าขนาดใหญ่)
✅ ลดต้นทุนพลังงาน เมื่อใช้ระบบ Cogeneration
✅ ลดการปล่อยมลพิษ เมื่อใช้ก๊าซธรรมชาติแทนถ่านหิน
ตัวอย่างอุตสาหกรรมที่ใช้เทอร์ไบน์
| อุตสาหกรรม | ประเภทเทอร์ไบน์ | การใช้งาน |
|---|---|---|
| โรงไฟฟ้าถ่านหิน/ก๊าซ | Steam/Gas Turbine | ผลิตไฟฟ้า |
| โรงกลั่นน้ำมัน | Gas Turbine | ขับเคลื่อนปั๊ม/คอมเพรสเซอร์ |
| โรงงานปิโตรเคมี | Steam Turbine | ระบบไอน้ำแรงดันสูง |
| โรงงานอาหาร/ยา | Micro Turbine | ผลิตไฟฟ้าและความร้อนร่วม |
| ระบบน้ำประปา | Hydro Turbine | ผลิตไฟฟ้าจากน้ำไหล |

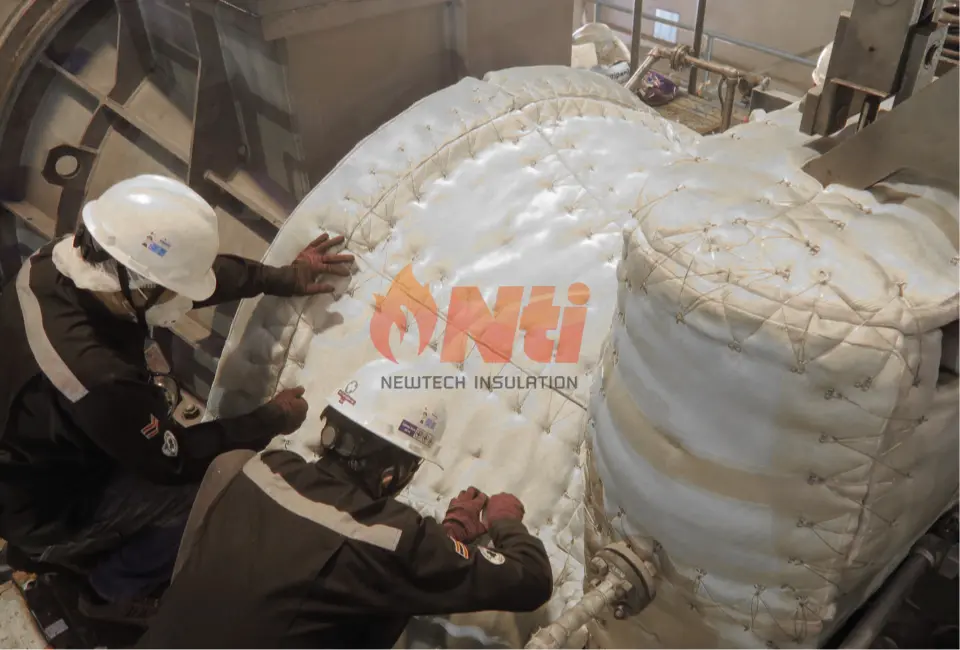

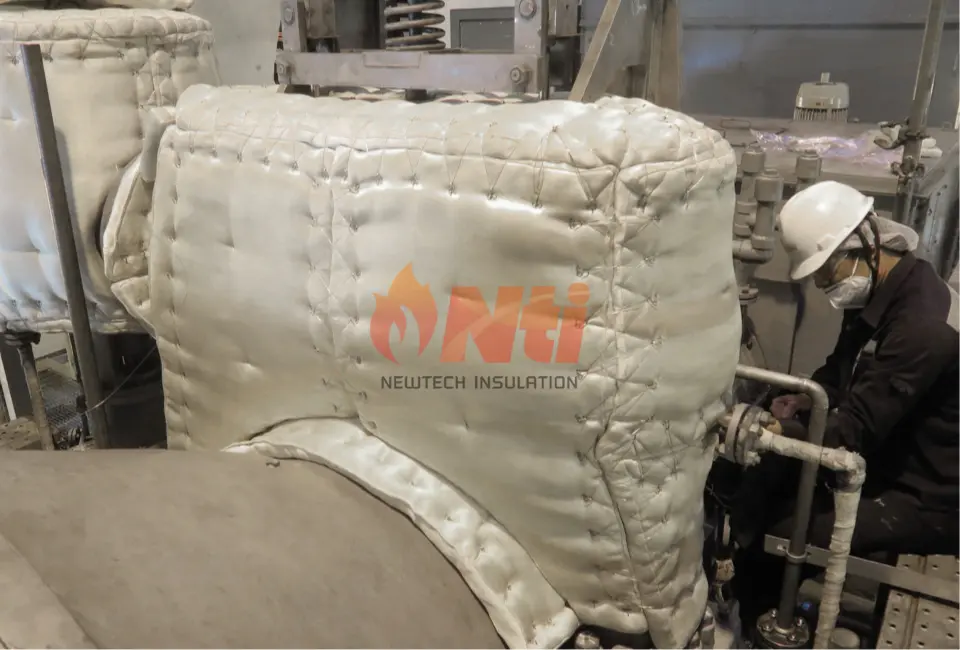

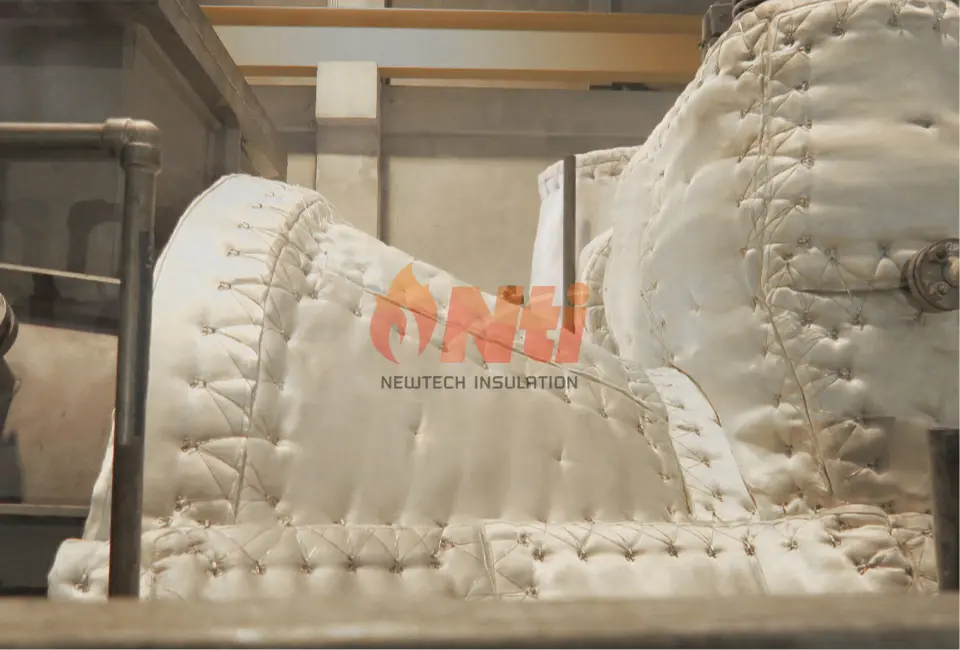

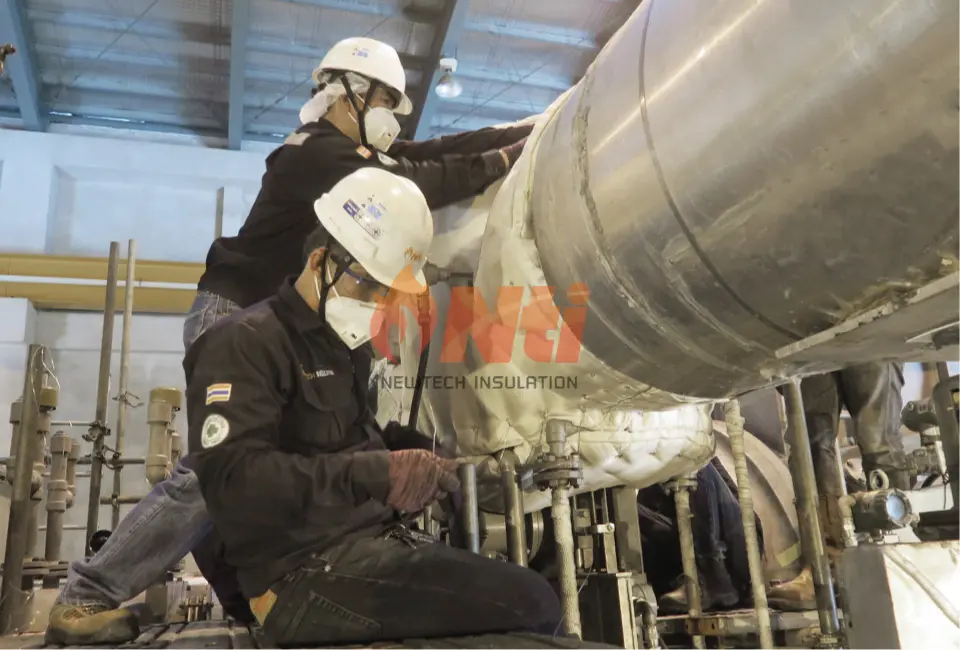

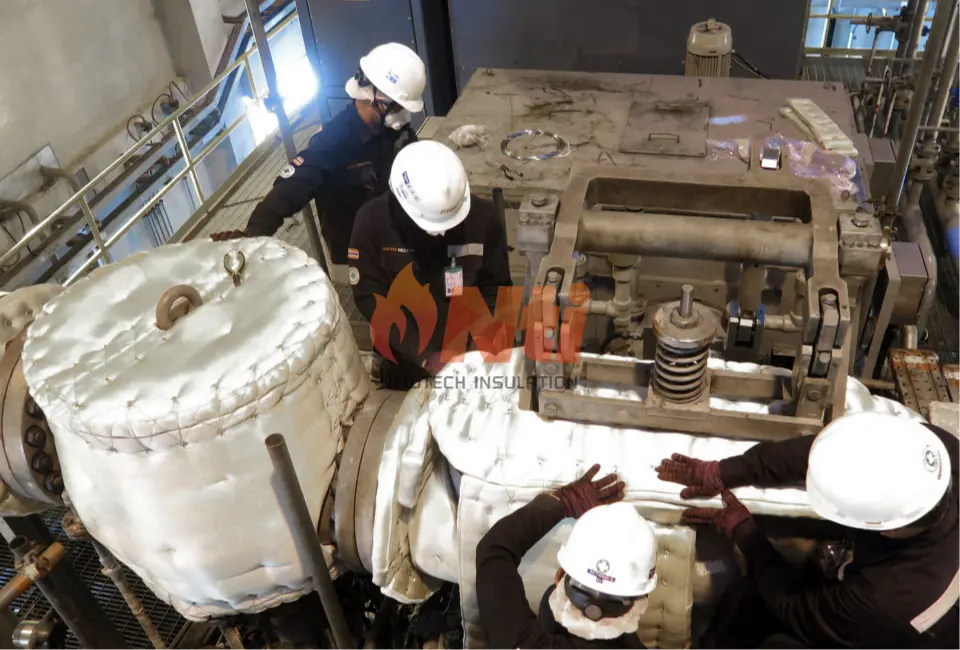

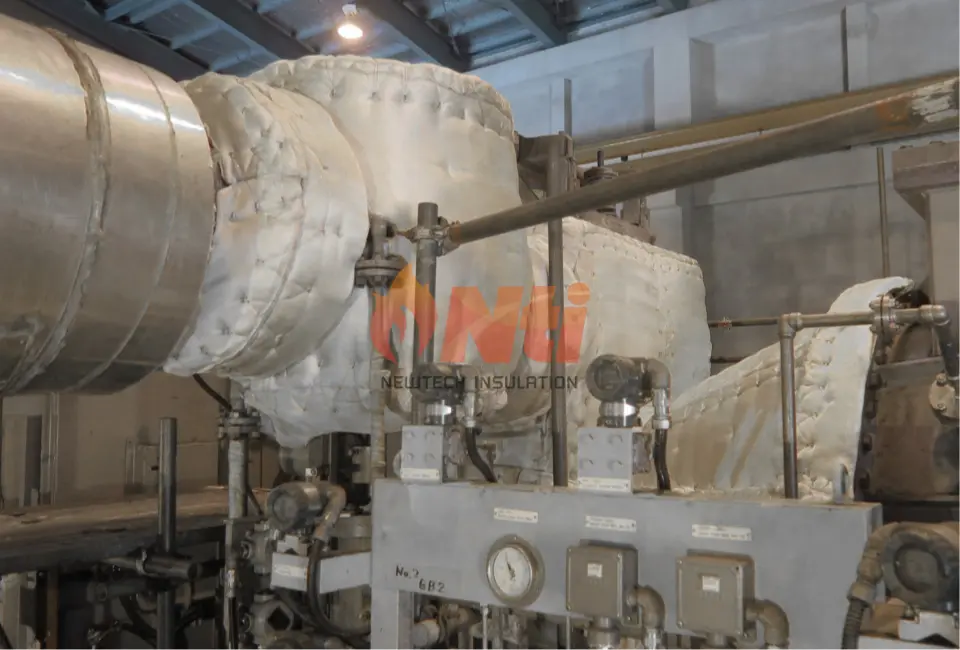

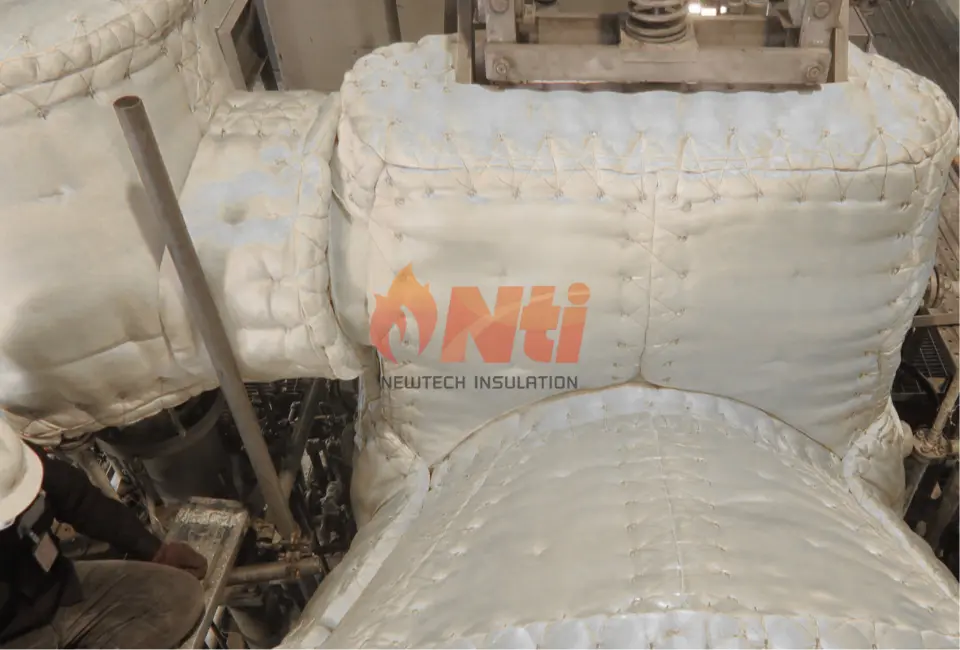

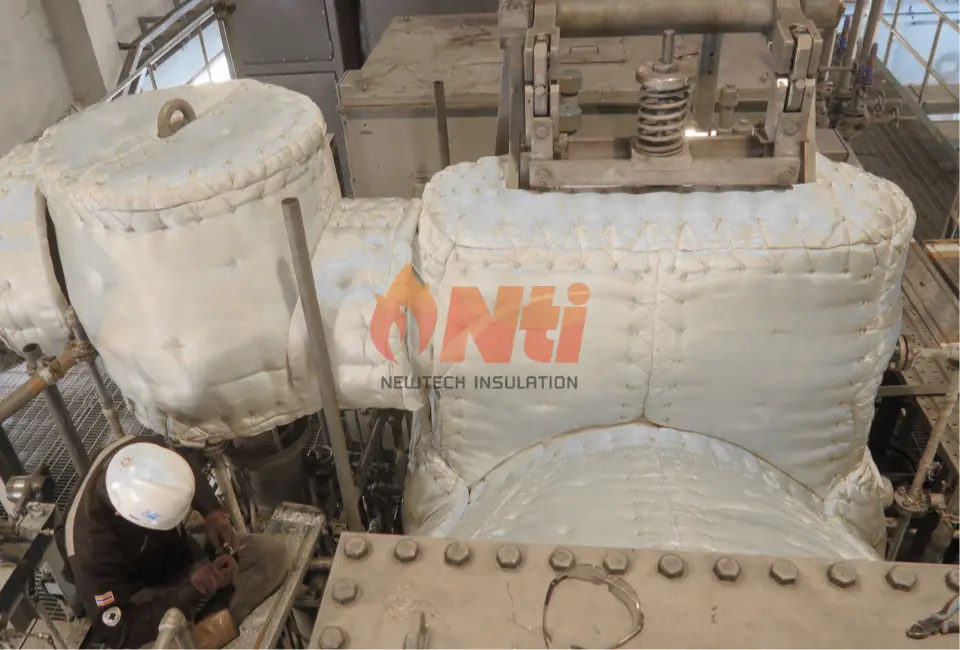

ตำแหน่งที่ควรติดตั้งฉนวนในระบบอุตสาหกรรม
การติดตั้งฉนวน (Insulation) ให้ถูกจุดช่วย ประหยัดพลังงาน ลดความร้อนสูญเสีย และเพิ่มความปลอดภัย โดยเฉพาะในระบบที่มีการส่งถ่ายความร้อนหรือความเย็น ตำแหน่งสำคัญที่ควรพิจารณาติดตั้งฉนวนมีดังนี้:
1. ระบบท่อ (Piping System)
ท่อส่งความร้อน (Hot Pipes)
- ท่อไอน้ำ (Steam Pipes) → ป้องกันการสูญเสียความร้อนและลดการเกิดคอนเดนเสท
- ท่อน้ำร้อน (Hot Water Pipes) → รักษาอุณหภูมิของน้ำในระบบ HVAC หรือกระบวนการผลิต
- ท่อน้ำมันร้อน (Thermal Oil Pipes) → ในระบบแลกเปลี่ยนความร้อน
ท่อส่งความเย็น (Cold Pipes)
- ท่อน้ำเย็น (Chilled Water Pipes) → ป้องกันการควบแน่น (Condensation) ที่ผิวท่อ
- ท่อสารทำความเย็น (Refrigerant Pipes) → ในระบบปรับอากาศและห้องเย็น
ตำแหน่งที่ต้องเน้น
- ข้อต่อ (Flanges), วาล์ว (Valves), ข้อศอก (Elbows) → มักเป็นจุดรั่วไหลของความร้อนหากไม่หุ้มฉนวน
- ท่อในพื้นที่เปิดหรือนอกอาคาร → ป้องกันการสูญเสียความร้อนจากสภาพแวดล้อม
2. อุปกรณ์ระบบความร้อน (Thermal Equipment)
เตาเผาและหม้อไอน้ำ (Boilers & Furnaces)
- ผนังเตา (Furnace Walls) → ลดการสูญเสียความร้อนสู่ภายนอก
- ปล่องเตา (Chimney/Stack) → ป้องกันความร้อนสูงเกินไปและเพิ่มประสิทธิภาพการเผาไหม้
ถังเก็บ (Storage Tanks)
- ถังเก็บน้ำร้อน (Hot Water Storage Tanks) → รักษาอุณหภูมิไม่ให้ลดลง
- ถังสารเคมีร้อน/เย็น (Chemical Tanks) → ควบคุมอุณหภูมิและป้องกันการกัดกร่อน
3. ระบบอากาศและลมร้อน (Air & Duct Systems)
- ท่อลมร้อน (Hot Air Ducts) → ในระบบอบแห้ง (Dryers) หรือ HVAC
- ท่อลมเย็น (Cold Air Ducts) → ป้องกันการเกิดหยดน้ำจากความชื้น
4. อุปกรณ์ไฟฟ้าและเครื่องจักร (Electrical & Mechanical Equipment)
- เครื่องแลกเปลี่ยนความร้อน (Heat Exchangers) → ลดการสูญเสียพลังงาน
- ปั๊มและคอมเพรสเซอร์ (Pumps & Compressors) → หากทำงานกับของไหลร้อน/เย็น
- มอเตอร์ความร้อนสูง (High-Temperature Motors) → ป้องกันความร้อนกระทบต่อประสิทธิภาพ
5. ห้องเย็นและระบบทำความเย็น (Cold Rooms & Refrigeration)
- ผนังและเพดานห้องเย็น (Cold Room Walls/Ceilings) → ป้องกันความร้อนจากภายนอกเข้า
- ท่อสารทำความเย็น (Refrigerant Piping) → ลดการรับความร้อนจากสภาพแวดล้อม
6. พื้นที่เสี่ยงอันตราย (Safety-Critical Areas)
- ท่อหรืออุปกรณ์ที่ผิวร้อนจัด → ป้องกันการสัมผัสโดยไม่ได้ตั้งใจ (Burn Protection)
- ระบบในพื้นที่เสี่ยงระเบิด (Ex-Proof Areas) → ฉนวนทนไฟช่วยลดความเสี่ยง
สรุป
เทอร์ไบน์ในอุตสาหกรรมมีหลายประเภท แต่ที่พบมากที่สุดคือ Steam Turbine และ Gas Turbine ซึ่งใช้ในการผลิตไฟฟ้าและขับเคลื่อนเครื่องจักร โดยช่วยเพิ่มประสิทธิภาพการใช้พลังงานและลดต้นทุนการผลิต หากโรงงานมีแหล่งความร้อนเหลือทิ้ง การติดตั้งระบบ Cogeneration หรือ Waste Heat Recovery จะช่วยประหยัดพลังงานได้มาก
กฎการเลือกตำแหน่งติดตั้งฉนวน
✅ ทุกจุดที่ต้องรักษาอุณหภูมิ (ร้อนหรือเย็น)
✅ จุดที่มีการสูญเสียพลังงานมาก (ท่อไอน้ำ, ท่อน้ำร้อน, ท่อน้ำเย็น)
✅ จุดเสี่ยงความปลอดภัย (ผิวร้อน, ความชื้น, การกัดกร่อน)
✅ อุปกรณ์ที่มีการแลกเปลี่ยนความร้อนกับสิ่งแวดล้อม
หากติดตั้งฉนวนถูกต้อง จะช่วย ลดค่าไฟ ยืดอายุอุปกรณ์ และเพิ่มความปลอดภัย ในโรงงานได้อย่างมีประสิทธิภาพ!
