ถังปฏิกรณ์ในโรงงานอุตสาหกรรม (Industrial Reactor Tank) คืออะไร?
ถังปฏิกรณ์เป็นอุปกรณ์สำคัญที่ใช้ในการ ควบคุมกระบวนการทางเคมีหรือชีวภาพ เช่น การผสมสาร การเกิดปฏิกิริยา การสังเคราะห์สาร หรือการหมัก โดยออกแบบให้ทนต่อความดันและอุณหภูมิสูง มักใช้ในอุตสาหกรรมเคมี อาหาร ยา และพลังงาน
1. หน้าที่หลักของถังปฏิกรณ์
เป็นพื้นที่สำหรับเกิดปฏิกิริยา
- ควบคุมสภาวะที่เหมาะสม (อุณหภูมิ, ความดัน, pH)
- เร่งหรือชะลอปฏิกิริยาเคมี
ใช้ผสมสาร homogenize
- ผสมสารตั้งต้นให้เข้ากันก่อนเกิดปฏิกิริยา
- ปรับความเข้มข้นของสารละลาย
ผลิตสารใหม่หรือแปรรูปวัตถุดิบ
- สังเคราะห์สารเคมี (เช่น ปุ๋ย, พลาสติก, สารกำจัดศัตรูพืช)
- ผลิตยาและวัคซีน
- หมักชีวภาพ (เช่น เอทานอล, เอนไซม์)
2. ประเภทถังปฏิกรณ์ในอุตสาหกรรม
| ประเภท | การใช้งาน | ตัวอย่างอุตสาหกรรม |
|---|---|---|
| Batch Reactor | ผลิตสารเป็นล็อต (ทีละครั้ง) | โรงงานยา, เคมีภัณฑ์เฉพาะ |
| CSTR (Continuous Stirred-Tank Reactor) | ผลิตสารแบบต่อเนื่อง | ปิโตรเคมี, อาหาร |
| PFR (Plug Flow Reactor) | สารไหลผ่านท่อพร้อมเกิดปฏิกิริยา | โรงกลั่นน้ำมัน, ปุ๋ย |
| Bioreactor | ใช้จุลินทรีย์หรือเซลล์ในการผลิต | วัคซีน, เอนไซม์, เอทานอล |
| High-Pressure Reactor | ทนความดันสูง (มากกว่า 10 bar) | พอลิเมอร์, การวิจัยวัสดุ |
3. ส่วนประกอบสำคัญของถังปฏิกรณ์
ตัวถัง (Vessel)
- ทำจากสแตนเลส (SS316), ทองแดง หรือวัสดุทนสารเคมี
ระบบควบคุมอุณหภูมิ
- ระบบหล่อเย็น (Cooling Jacket) หรือขดลวดให้ความร้อน (Heating Coil)
เครื่องกวน (Agitator)
- ปั่นผสมสารให้เข้ากันด้วยใบพัดแบบต่าง ๆ (Propeller, Turbine)
ระบบวัดและควบคุม
- เซ็นเซอร์วัดอุณหภูมิ, ความดัน, pH
- ควบคุมด้วย PLC หรือระบบอัตโนมัติ
4. การใช้งานในอุตสาหกรรมต่างๆ
- ปิโตรเคมี: ผลิตพลาสติก, น้ำมันหล่อลื่น
- ยาและเวชภัณฑ์: ผลิตยา, วัคซีน, สารออกฤทธิ์
- อาหารและเครื่องดื่ม: หมักเบียร์, โยเกิร์ต, น้ำปลา
- พลังงาน: ผลิตไบโอดีเซล, เอทานอล
- เกษตรกรรม: ผลิตปุ๋ย, สารกำจัดศัตรูพืช
5. ข้อควรระวังในการใช้ถังปฏิกรณ์
⚠️ ความปลอดภัย:
- ต้องทนต่อความดันและสารเคมี
- มีระบบระบายความดัน (Pressure Relief Valve)
- ตรวจสอบรอยรั่วและกัดกร่อนสม่ำเสมอ
⚠️ ประสิทธิภาพ:
- ควบคุมอุณหภูมิและเวลาปฏิกิริยาให้แม่นยำ
- ทำความสะอาดหลังใช้ทุกครั้ง (CIP/SIP)
ตำแหน่งที่ต้องติดตั้งฉนวนกันความร้อนในถังปฏิกรณ์ (Reactor Insulation)
1. ตำแหน่งสำคัญที่ต้องติดฉนวน

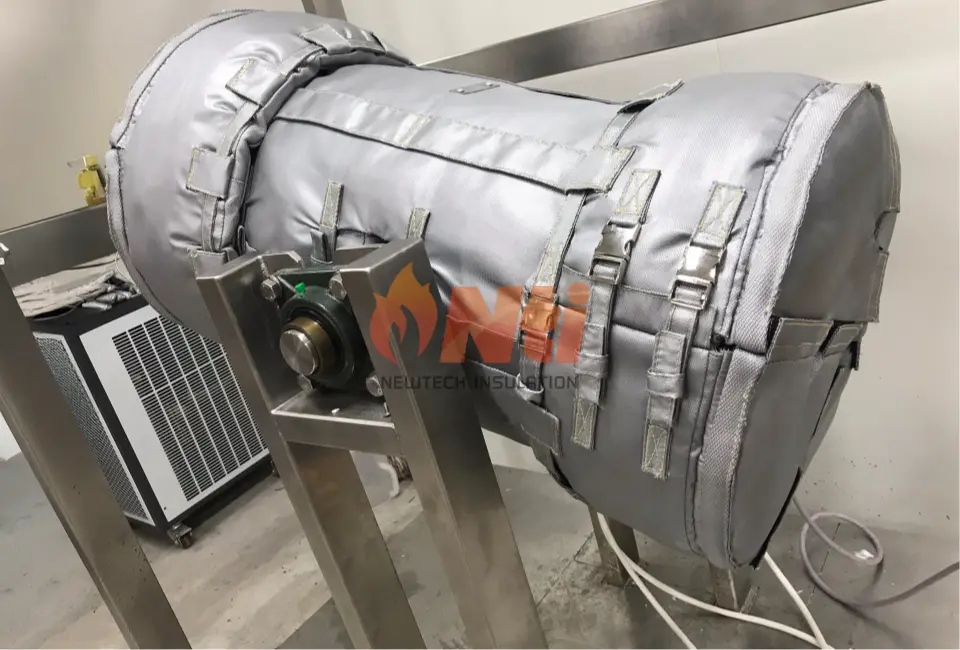

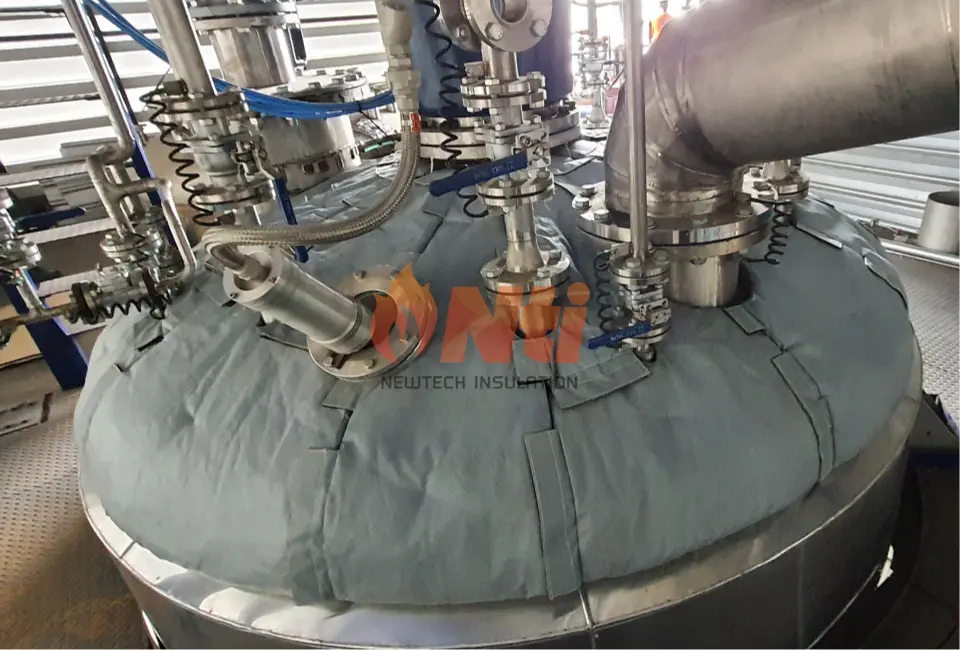

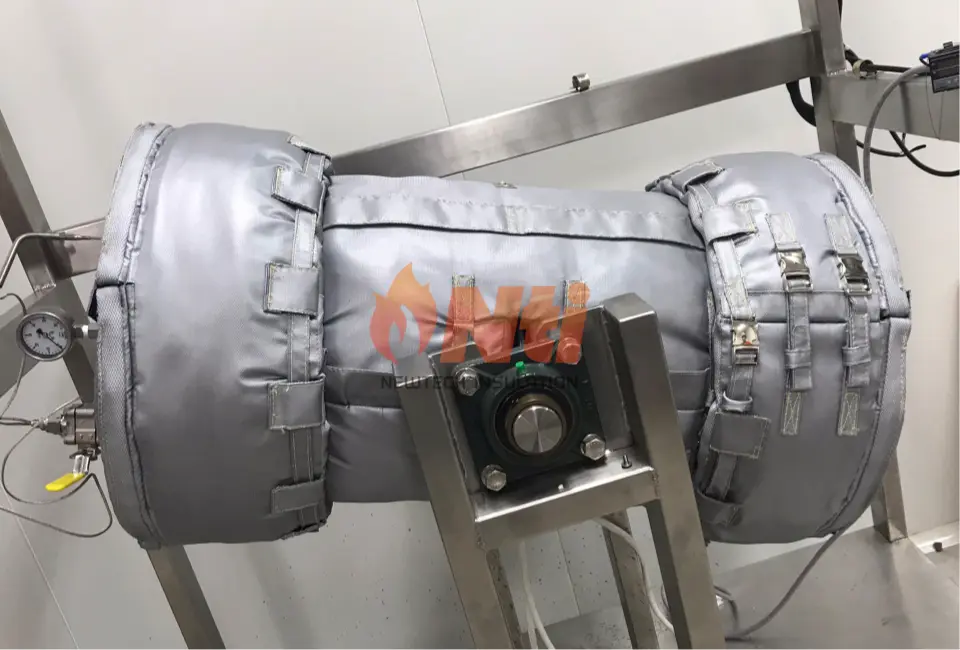

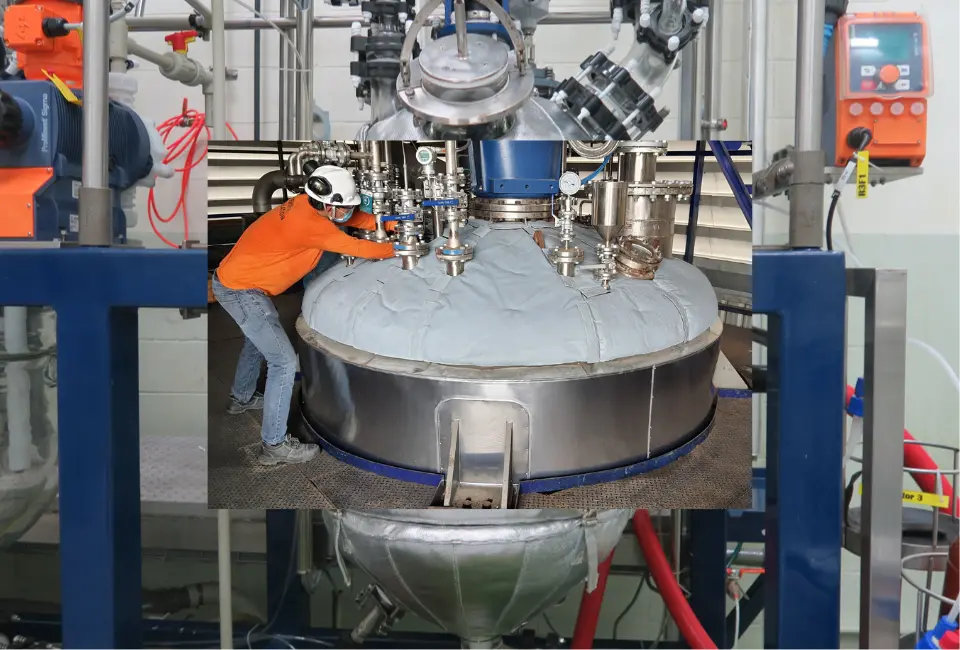

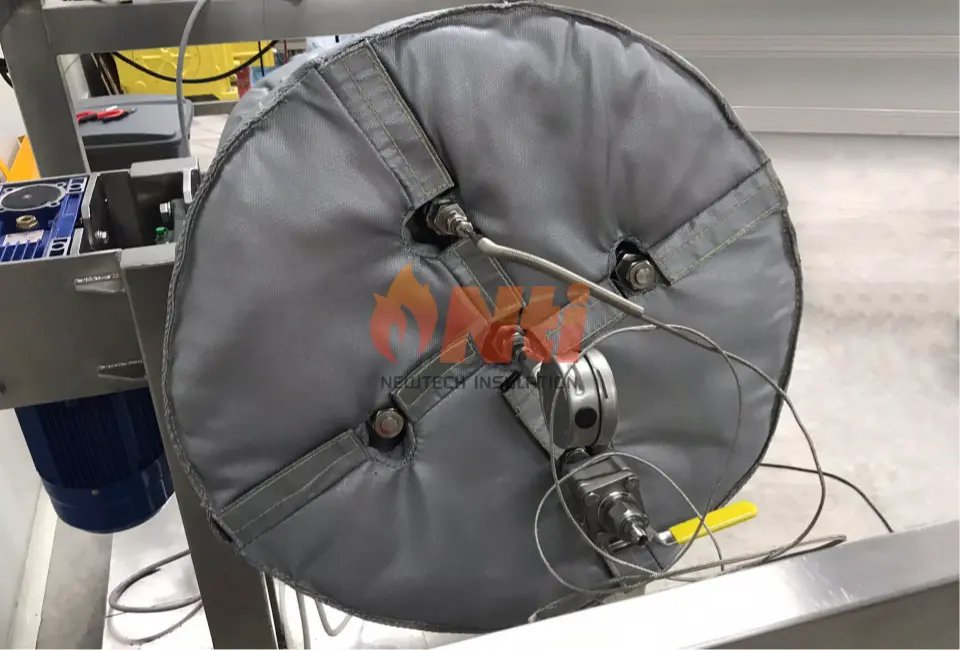

(1) ตัวถังปฏิกรณ์ (Reactor Vessel)
- เหตุผล:
- ป้องกันการสูญเสียความร้อนในกระบวนการทำความร้อน (เช่น การสังเคราะห์พอลิเมอร์)
- ป้องกันความร้อนจากภายนอกในกระบวนการทำความเย็น (เช่น การหมักชีวภาพ)
- วิธีติดตั้ง:
- หุ้มด้วยฉนวนความร้อนสูง (Ceramic Fiber, Mineral Wool)
- ใช้แผ่นอลูมิเนียมคลุมด้านนอกเพื่อป้องกันความชื้น

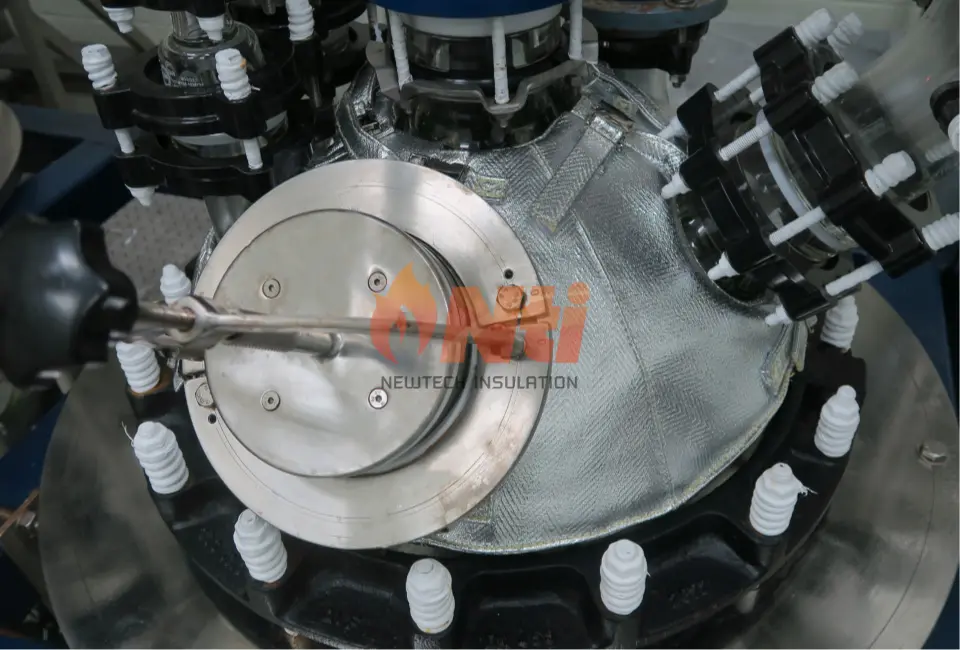

(2) ระบบท่อเชื่อมต่อ (Piping Connections)
- ท่อเข้า-ออกสาร:
- ท่อส่งสารร้อน (เช่น ไอน้ำ, น้ำมันร้อน) → ต้องหุ้มฉนวนเพื่อรักษาอุณหภูมิ
- ท่อสารเย็น (เช่น น้ำหล่อเย็น) → ป้องกันการควบแน่น
- ข้อต่อและวาล์ว:
- จุดต่อมักเป็นตำแหน่งที่สูญเสียความร้อนมากที่สุด
(3) ระบบควบคุมอุณหภูมิ (Heating/Cooling Jacket)
- ส่วนให้ความร้อน (Heating Jacket):
- หุ้มฉนวนเพื่อลดการสูญเสียพลังงาน (ใช้ Calcium Silicate หรือ Foam Glass)
- ส่วนหล่อเย็น (Cooling Jacket):
- ป้องกันการรับความร้อนจากสภาพแวดล้อม

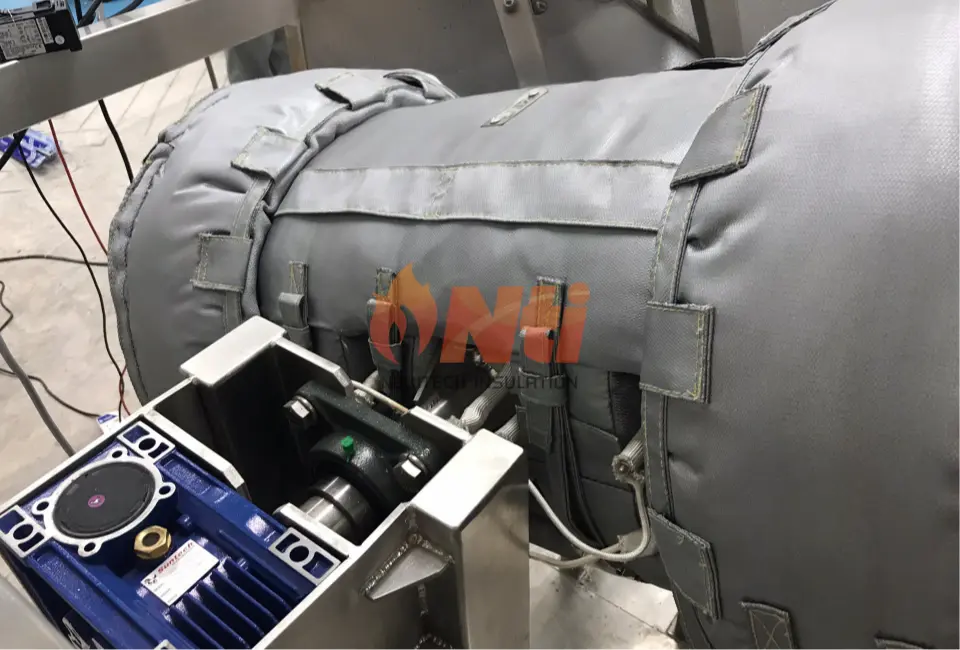

(4) ส่วนกวนผสม (Agitator Assembly)
- เพลาและมอเตอร์:
- หากทำงานกับสารร้อน ต้องป้องกันความร้อนส่งไปยังมอเตอร์
2. วัสดุฉนวนที่แนะนำ
| วัสดุฉนวน | อุณหภูมิทนได้ | เหมาะสำหรับ |
|---|---|---|
| ใยเซรามิก | ≤1,260°C | ถังปฏิกรณ์ความร้อนสูง (เช่น ปิโตรเคมี) |
| Mineral Wool | ≤1,000°C | กระบวนการทั่วไป |
| Foam Glass | ≤400°C | ระบบความเย็นและสารกัดกร่อน |
| Calcium Silicate | ≤1,000°C | ระบบไอน้ำและความร้อนชื้น |
3. ตัวอย่างการใช้งานในอุตสาหกรรม
- ปิโตรเคมี: ฉนวนหุ้มถังสังเคราะห์พลาสติก (อุณหภูมิสูงถึง 300°C)
- ยาและอาหาร: ฉนวนถังหมักชีวภาพ (ควบคุมอุณหภูมิ 25-40°C)
- พลังงาน: ฉนวนถังผลิตไบโอดีเซล (ป้องกันการสูญเสียความร้อน)
4. ข้อดีของการติดฉนวนถังปฏิกรณ์
✅ ประหยัดพลังงาน ลดค่าใช้จ่ายไฟฟ้า/เชื้อเพลิง
✅ ควบคุมอุณหภูมิได้แม่นยำ เพิ่มประสิทธิภาพปฏิกิริยา
✅ ความปลอดภัย ลดความเสี่ยงผิวถังร้อนเกินไป
✅ ยืดอายุอุปกรณ์ ป้องกันการกัดกร่อนจากความชื้น
สรุป
ถังปฏิกรณ์ในโรงงานอุตสาหกรรมมีหน้าที่หลักในการ ควบคุมปฏิกิริยาเคมีหรือชีวภาพ เพื่อผลิตสารต่างๆ เช่น ยา พลาสติก หรือพลังงาน โดยต้องออกแบบให้ทนความดันสูงและเลือกวัสดุให้เหมาะกับสารเคมีที่ใช้
ถังปฏิกรณ์ควรติดฉนวนที่ ตัวถัง, ท่อต่อ, และระบบควบคุมอุณหภูมิ โดยเลือกวัสดุให้เหมาะสมกับกระบวนการ (ความร้อนสูง/เย็นจัด) เพื่อเพิ่มประสิทธิภาพและลดต้นทุนพลังงานในระยะยาว!
