ตู้อบสีในโรงงานอุตสาหกรรม: หลักการทำงานและการใช้งาน
ตู้อบสี (Paint Curing Oven หรือ Drying Oven) เป็นอุปกรณ์สำคัญในกระบวนการผลิตที่ใช้เพื่อ ทำให้สีแห้งเร็ว แข็งตัว และติดทนนาน ด้วยการควบคุมอุณหภูมิและเวลาอย่างแม่นยำ มักใช้ในอุตสาหกรรมยานยนต์ อิเล็กทรอนิกส์ และเครื่องใช้โลหะ
1. หลักการทำงานของตู้อบสี
ตู้อบสีทำงานโดยใช้ ความร้อน เพื่อเร่งปฏิกิริยาการแห้งตัวของสีหรือสารเคลือบผิว โดยมีขั้นตอนดังนี้:
(1) การให้ความร้อน (Heating)
- แหล่งความร้อน:
- ไฟฟ้า (Heating Elements) → สำหรับตู้อบขนาดเล็ก
- แก๊สธรรมชาติ (Gas Burners) → ประหยัดพลังงานในตู้อบขนาดใหญ่
- อินฟราเรด (IR) → ให้ความร้อนตรงจุด เหมาะกับชิ้นงานบางประเภท
- การกระจายความร้อน:
- พัดลมเป่าลมร้อน (Forced Air Circulation) → เพื่อให้ความร้อนสม่ำเสมอทั่วตู้
(2) กระบวนการอบแห้ง (Curing Process)
- การระเหยตัวของสารละลาย (Evaporation) → น้ำหรือตัวทำละลายในสีระเหยออก
- การเกิดปฏิกิริยาเคมี (Polymerization) → สีแข็งตัวและยึดติดกับผิวชิ้นงาน
(3) การควบคุมอุณหภูมิและเวลา
- อุณหภูมิทั่วไป: 60°C – 200°C (ขึ้นอยู่กับประเภทสี)
- เวลาอบ: 10 นาที – 1 ชั่วโมง
2. โครงสร้างและส่วนประกอบสำคัญของตู้อบสี
| ส่วนประกอบ | หน้าที่ |
|---|---|
| ห้องอบ (Chamber) | ทำจากสแตนเลสหรือเหล็กชุบสังกะสี ทนความร้อนและสารเคมี |
| ระบบทำความร้อน | ฮีตเตอร์ไฟฟ้า/แก๊ส หรือหลอดอินฟราเรด |
| ระบบระบายอากาศ | พัดลมดูดอากาศและท่อระบายไอระเหยสารเคมี |
| ฉนวนกันความร้อน | ป้องกันการสูญเสียความร้อน (มักใช้ใยเซรามิกหรือแร่ใยหิน) |
| ระบบควบคุม | PLC หรือ Digital Controller ตั้งค่าอุณหภูมิและเวลาได้อัตโนมัติ |
| สายพานลำเลียง | ในระบบตู้อบแบบต่อเนื่อง (Conveyor Oven) เพื่อเคลื่อนย้ายชิ้นงาน |
3. ประเภทของตู้อบสีในอุตสาหกรรม
(1) แบบ Batch Oven (ตู้อบแบบรอบ)
- ลักษณะ: อบชิ้นงานเป็นล็อต (ทีละ batch)
- เหมาะสำหรับ: งานขนาดเล็กหรือชิ้นงานหลากหลายแบบ
(2) แบบ Conveyor Oven (ตู้อบแบบสายพาน)
- ลักษณะ: ชิ้นงานเคลื่อนที่ผ่านตู้ด้วยสายพาน
- เหมาะสำหรับ: งานผลิตจำนวนมาก เช่น ชิ้นส่วนรถยนต์
(3) แบบ Infrared (IR) Oven
- ลักษณะ: ใช้รังสีอินฟราเรดให้ความร้อนตรงจุด
- เหมาะสำหรับ: งานที่ต้องการความเร็วสูง เช่น อบสีแผงวงจรอิเล็กทรอนิกส์
4. การใช้งานในอุตสาหกรรม
- ยานยนต์: อบสีตัวถังรถยนต์และชิ้นส่วน
- เครื่องใช้ไฟฟ้า: อบสีตู้เย็น, แผงควบคุม
- เฟอร์นิเจอร์โลหะ: อบสีเก้าอี้, โต๊ะ
- การบินและอวกาศ: อบสีชิ้นส่วนเครื่องบิน
5. ข้อดีของตู้อบสี
✅ ลดเวลาแห้งตัวของสี (จากหลายชั่วโมงเหลือเพียงนาที)
✅ เพิ่มความทนทานของสี → ติดแน่น ไม่ลอกง่าย
✅ ควบคุมคุณภาพได้แม่นยำ → อุณหภูมิและเวลาเหมาะสมกับประเภทสี
✅ ปลอดภัยกว่าวิธีตากแห้ง → ลดฝุ่นและสิ่งปนเปื้อน
ตำแหน่งที่ควรติดตั้งฉนวนกันความร้อนในระบบอุตสาหกรรม
1. ระบบท่อส่งความร้อนและความเย็น
- ท่อไอน้ำ (Steam Pipes): ทั้งท่อส่งไอน้ำและท่อคอนเดนเสท
- ท่อน้ำร้อน (Hot Water Pipes): ในระบบทำความร้อน
- ท่อน้ำเย็น (Chilled Water Pipes): ป้องกันการเกิดหยดน้ำ
- ท่อสารทำความเย็น (Refrigerant Lines): ในระบบปรับอากาศ
2. อุปกรณ์ให้ความร้อน
- หม้อไอน้ำ (Boilers): ทั้งตัวถังและท่อต่อพ่วง
- เครื่องแลกเปลี่ยนความร้อน (Heat Exchangers)
- ถังเก็บน้ำร้อน (Hot Water Storage Tanks)
3. ตู้อบและเตาเผาอุตสาหกรรม
- ผนังเตาเผา (Furnace Walls)
- ฝาเตา (Furnace Doors)

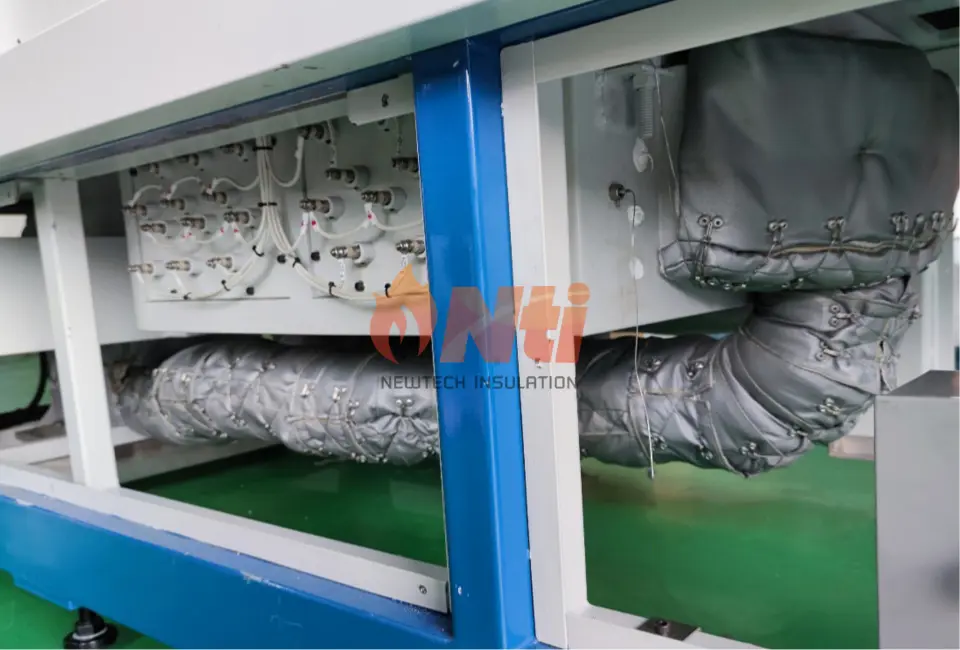

- ท่อลมร้อน (Hot Air Ducts)
4. เครื่องจักรและอุปกรณ์พิเศษ
- เครื่องกำเนิดไฟฟ้า (Generators): ส่วนท่อไอเสีย
- ปั๊มและคอมเพรสเซอร์: ที่ทำงานกับสารร้อน/เย็น
- วาล์วและข้อต่อ: จุดสำคัญที่มักถูกละเลย
5. ระบบทำความเย็น
- ผนังห้องเย็น (Cold Room Walls)
- ท่อส่งน้ำยาแอร์ (Refrigerant Piping)
- ถังเก็บสารเคมีเย็น (Cold Chemical Tanks)
6. จุดที่มีความปลอดภัย
- พื้นที่ทำงานที่คนสัมผัสได้
- อุปกรณ์ที่มีผิวร้อนเกิน 60°C
- บริเวณที่มีสารไวไฟ
ข้อควรระวัง: ควรเลือกวัสดุฉนวนให้เหมาะสมกับอุณหภูมิการทำงาน เช่น ใยเซรามิกสำหรับความร้อนสูง (>1000°C) หรือโฟมยางสำหรับระบบความเย็น
การติดตั้งฉนวนอย่างถูกต้องจะช่วยลดค่าใช้จ่ายพลังงานได้ถึง 40% และยืดอายุการใช้งานอุปกรณ์ได้อีกด้วย
สรุป
ตู้อบสีในโรงงานอุตสาหกรรมทำงานโดยใช้ ความร้อนควบคุมเพื่อเร่งการแห้งตัวของสี ทั้งแบบไฟฟ้า แก๊ส หรืออินฟราเรด โดยมีระบบระบายอากาศและฉนวนเพื่อประสิทธิภาพสูง มักใช้ใน อุตสาหกรรมยานยนต์ อิเล็กทรอนิกส์ และโลหะกรรม เพื่อให้ได้สีที่สวยงามและทนทาน!
